同期并网柴油发电机组的工作原理是什么？

这是一个非常核心的电力技术问题。下面为您详细解释同期并网柴油发电机的工作原理。

同期并网的根本目标，是让一台待并入电网（或与其他机组并联）的柴油发电机组，在合闸瞬间实现“无缝、无冲击”的连接。就像让两辆并行的汽车速度、方向完全一致后再连接在一起，否则会产生剧烈的冲击。

同期（并网）必须满足的三个条件：

要实现平稳并网，待并发电机必须与运行中的电网（或母线）满足以下三个条件，俗称“同期三要素”：

1. 电压相等：待并发电机的输出电压与电网电压的有效值大小相等。
2. 频率相等：待并发电机的输出频率与电网频率一致（通常为50Hz或60Hz）。
3. 相位相同：在合闸的那一瞬间，待并发电机的电压波形与电网电压波形的相位角必须完全一致（相位差为零）。

此外，相序也必须一致，但这通常在初次安装接线时就已确认并固定，不属于每次并网的调整项。

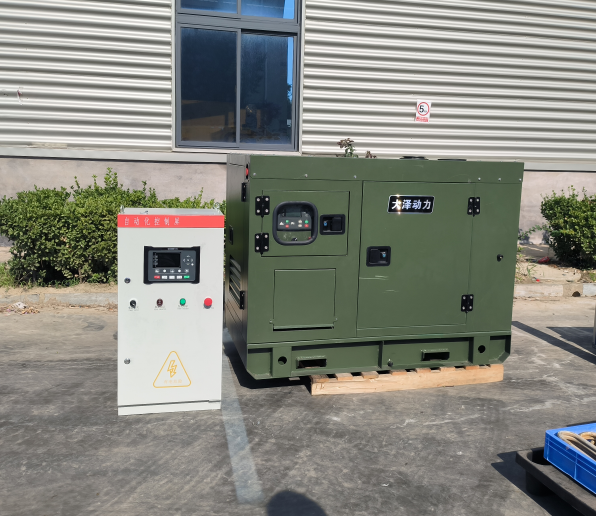

工作原理与过程

整个过程由自动同期装置（ASS）或手动操作监控完成，其工作流程是一个典型的“监测-调节-执行”闭环：

1. 启动与接近
柴油发电机启动后，运行至额定转速附近，发电机通过励磁系统建立电压，接近额定电压。

2. 自动监测与比较
自动同期装置持续监测并比较电网侧（系统侧）和待并发电机侧的电压、频率和相位。其核心是计算两者的电压差、频率差（滑差）和相位差。

3. 自动调节

ASS根据比较结果，向发电机控制系统发出精确的调节指令：

• 调压：通过调节发电机的自动电压调节器（AVR），改变励磁电流，从而使发电机输出电压与电网电压相等。

• 调速：通过调节柴油发动机的电子调速器（或执行器），改变发动机转速，从而改变发电机输出频率，使其与电网频率同步。在同步过程中，相位差也会随之变化。

4. 捕捉“同期点”与合闸
装置持续计算电压差和频率差。当两者都小于设定阈值（如电压差<±5%，频率差<±0.1Hz）时，最关键的一步是预测合闸。装置会计算两个电压波形之间的相位差，并预测它何时会减小到零。在相位差为零的那个瞬间到来之前的一个极短时间（提前量，即“导前时间”），装置发出合闸命令。这个导前时间等于断路器主触头机械闭合所需的时间。当断路器触头实际接触闭合时，相位差恰好为零，实现完美无冲击的并网。

5. 并网后
合闸成功后，发电机即与电网并联运行。此后，发电机组的调速器和AVR将根据负载分配设定，自动承担相应的有功功率和无功功率。

为什么必须严格同期？

如果条件不满足就强行合闸，将产生巨大的冲击电流和机械扭矩，后果严重：
• 电压不等：合闸瞬间会产生无功环流，可能导致发电机绕组受损或保护跳闸。

• 频率不等：机组会产生剧烈的功率振荡，无法稳定并联，对发动机和发电机产生交变应力，严重时会损坏轴系。

• 相位不同：这是最危险的，会产生巨大的有功电流冲击，相当于非同期并列，可能直接导致设备损坏。

总结

同期并网柴油发电机的工作原理，就是通过精密的自动调节系统，使待并机组在电压、频率、相位三个维度上与运行电网精确匹配，并在相位重合的完美瞬间完成电路连接，从而实现平稳、可靠的并联运行。 这是现代多机组电站、备用电源系统以及船舶电力系统能够安全、稳定运行的关键技术。
